控制柜内常见的几种元器件

来自:上海日腾工业控制设备有限公司 发布日期:2024/3/7
核心提示:上海日腾工业控制设备有限公司自成立以来一直专注于电气控制设备的设计、开发及方案解决。公司依照现代化企业管理制要求,制定了企业的质量保证体系,全面实施ISO9000国际质量体系管理,认证体系覆盖了公司产品的设计、开发、销售和售后服务等全过程,同时公司对所生产的低压成套进行强制性产品认证,通过了“3C”证书认证。 长期的市场开发使日腾工控拥有一支专业而优秀的工程技术团队,在电气自动化控制系统设计、开发、生产、调试维护方面取得了骄人技术和宝贵经验。公司产品以“设计合理”,“技术先进”,“交货快捷”,“服务优良”,“性价比高”,在用户界树立起良好的声誉和口碑。

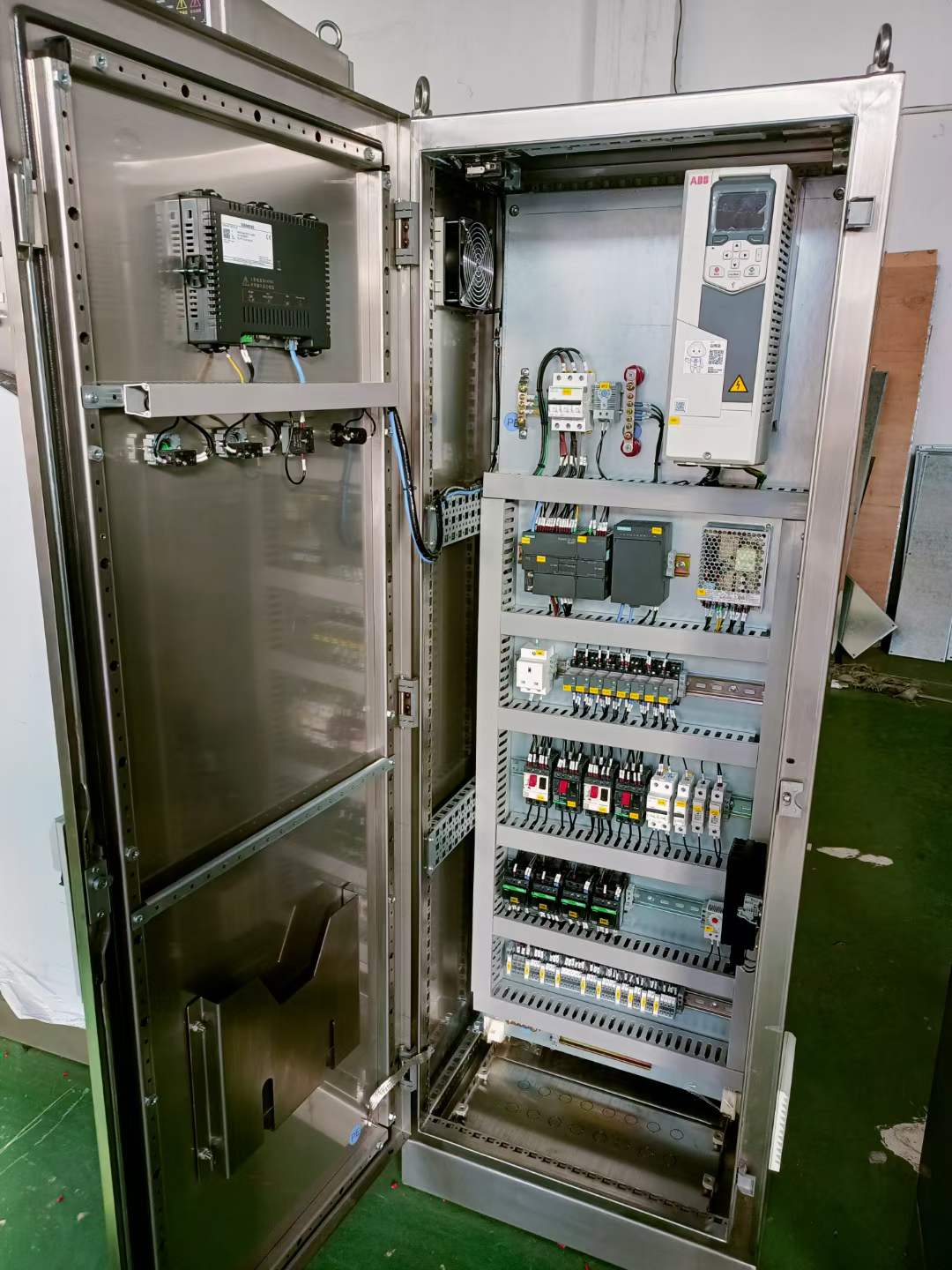

断路器、接触器、中间继电器、热继电器、按钮、指示灯万能转换开关等是常用元器件,平时车间生产的控制柜基本每台都能用到这些,下面来简单了解一下这几种元器件:

1、断路器

低压断路器又称为自动空气开关,可手动开关,又能用来分配电能、不频繁启动异步电机,对电源线、电机等实行保护,当它们发生严重过载、短路或欠压等故障时能自动切断电路。

2、接触器

接触器由电磁机构和触头系统两部分组成,接触器最常见线圈电压有AC220V、AC380V和DC220V几种。接触器电磁机构由线圈、动铁心(衔铁)和静铁心组成;接触器触头系统由主触头和辅助触头两部分组成,主触头用于通断主电路,辅助触头用于控制电路中。

3、热继电器

热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。

4、中间继电器

中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大(即增大继电器触头容量)的继电器。其实质是电压继电器,但它的触头较多(可多达8对)、触头容量可达5-10A、动作灵敏。当其他电器的触头对数不够时,可借助中间继电器来扩展他们的触头对数,也有通过中间继电器实现触电通电容量的扩展。

5、按钮

在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。常用的LA18、LA19、LA20等系列按钮,适用于AC500V、DC440V,额定电流5A,控制功率在AC300W、DC70W的控制回路中。

6、指示灯

指示灯的作用:

1)指示设备的运行或停止状态。

2)监视控制电器的电源是否正常。

3)利用红灯监控跳闸回路是否正常,用绿灯监控合闸回路是否正常。

7、转换开关

万能转化开关由操作机构、面板、手柄和数个触头座等部件组成。
